## 突破仿真设计瓶颈：基于 HPE DL380 Gen10 Plus、NVIDIA A6000 与 VMware 的 GPU 虚拟化实践

在工业设计、流体力学、电磁仿真等专业领域，强大的 GPU 计算能力已成为加速研发进程的关键。然而，传统物理工作站模式存在资源利用率低、管理复杂、成本高昂等痛点。本文将深入探讨在 **HPE ProLiant DL380 Gen10 Plus** 服务器平台、搭载 **NVIDIA A6000** 专业显卡，并依托 **VMware vSphere** 虚拟化环境构建的 GPU 虚拟化解决方案，如何成功赋能企业仿真设计工作负载。

**一、 挑战：仿真设计的计算需求与资源困境**

*   **算力密集型：** 仿真软件（如 Ansys Fluent, HFSS, CST, LS-DYNA 等）高度依赖 GPU 进行复杂模型渲染、矩阵运算和物理求解加速。
*   **资源潮汐性：** 工程师使用时段集中，导致物理工作站资源在高峰期紧张，低谷期闲置。
*   **许可成本高：** 专业仿真软件许可昂贵，需最大化单 GPU 服务用户数以摊薄成本。
*   **管理与协作难：** 分散的物理工作站难以统一维护、更新、备份和安全管控。
*   **灵活性与敏捷性不足：** 无法快速为临时项目或新员工动态分配 GPU 资源。

**二、 解决方案：NVIDIA vGPU 技术栈**

我们采用 **NVIDIA Virtual GPU (vGPU)** 技术为核心，构建面向仿真设计的虚拟化平台：

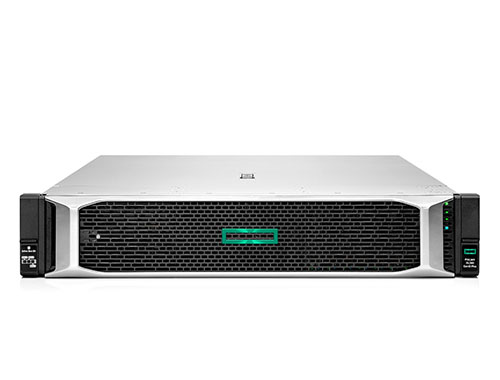

1.  **核心硬件平台：HPE DL380 Gen10 Plus**
    *   **卓越扩展性：** 支持多块全高全长双宽 GPU（如 A6000），提供充足的 PCIe 插槽和空间。
    *   **强劲供电与散热：** 高功率冗余电源和优化风道设计，满足 A6000 的功耗与散热需求，保障长时间满载运行的稳定性。
    *   **可靠性与管理：** HPE iLO 提供远程管理监控，保障服务器稳定运行。
    *   **优化的 PCIe 拓扑：** 确保 GPU 与 CPU、内存间的高速互联，减少数据传输瓶颈。

2.  **虚拟化核心：NVIDIA A6000 专业显卡**
    *   **Ampere 架构优势：** 强大的 CUDA 核心（10752个）、第三代 Tensor Core、第二代 RT Core，提供卓越的单精度/双精度浮点性能和 AI 加速能力。
    *   **超大显存（48GB GDDR6 + ECC）：** 轻松应对大规模仿真模型数据，为多个 vGPU 实例分割提供充裕空间。
    *   **NVLink 支持（可选）：** 未来可扩展多卡互连，满足极端算力需求。
    *   **专业驱动认证：** 获得主流仿真软件的官方认证，确保兼容性与最佳性能。

3.  **虚拟化平台：VMware vSphere**
    *   **成熟稳定：** 业界领先的企业级虚拟化平台，提供高可用性（HA）、动态资源调度（DRS）、集中管理等核心功能。
    *   **原生 vGPU 支持：** 通过 vSphere Bitfusion（或 vSphere with Tanzu）或直接集成 NVIDIA vGPU Manager，实现对物理 GPU 资源的虚拟化抽象和管理。
    *   **虚拟机兼容性：** 创建搭载虚拟 GPU (vGPU) 的虚拟机，运行 Windows 或 Linux 操作系统。

4.  **关键技术：NVIDIA vGPU 软件**
    *   **物理 GPU 虚拟化：** 将单块 A6000 显卡的计算能力和显存资源安全地分割成多个虚拟 GPU (vGPU) 实例。
    *   **分时调度：** NVIDIA 虚拟 GPU 管理器 (vGPU Manager) 在 ESXi 层高效调度 GPU 时间片，确保多个 vGPU 实例公平、低延迟地共享物理 GPU。
    *   **显存隔离：** 为每个 vGPU 分配专用的、受保护的显存空间，保障用户数据的安全性和性能隔离。
    *   **统一驱动模型：** 客户机虚拟机安装标准的 NVIDIA GRID 或 vGPU 驱动，与应用交互方式与物理 GPU 一致，实现无缝迁移。

**三、 实施关键步骤**

1.  **物理环境准备：**
    *   在 HPE DL380 Gen10 Plus 中正确安装 NVIDIA A6000 显卡（考虑散热与供电）。
    *   启用服务器 BIOS/UEFI 中 VT-d/IOMMU 等硬件辅助虚拟化支持。
2.  **vSphere 基础架构部署：**
    *   安装配置 ESXi 主机。
    *   部署 vCenter Server 实现集中管理。
3.  **NVIDIA vGPU 软件安装与配置：**
    *   在 ESXi 主机上安装对应版本的 NVIDIA vGPU Manager 驱动。
    *   安装并配置 NVIDIA 许可证服务器 (LS)。
    *   配置 vCenter 的 vGPU 相关设置。
4.  **创建 vGPU 虚拟机模板：**
    *   选择适合仿真负载的 vGPU 配置文件 (如 `NVIDIA A6000-12Q`， `A6000-24Q` - 数字代表显存大小和计算能力等级)。
    *   为虚拟机分配 vCPU、内存等资源（需与 vGPU 能力匹配）。
    *   在虚拟机中安装对应版本的 NVIDIA GRID/vGPU 客户机驱动。
    *   安装所需的仿真设计软件并进行验证和优化。
5.  **用户交付与访问：**
    *   工程师通过 VMware Horizon 或 RDP/SSH 等协议远程连接至配备 vGPU 的虚拟机。
    *   体验与物理工作站无异的 GPU 加速仿真性能。

**四、 核心价值与收益**

1.  **显著提升资源利用率：** 单块 A6000 可同时服务多位工程师（如配置 4x 12GB vGPU），大幅降低硬件采购和运维成本。
2.  **灵活的资源调度：** 管理员可按需动态分配、调整 vGPU 资源，轻松应对项目高峰和团队变化。
3.  **简化管理与运维：** 集中化的 vCenter 管理平台实现对所有虚拟工作站和 GPU 资源的统一部署、监控、更新、备份和安全策略实施。
4.  **保障性能与隔离：** NVIDIA vGPU 技术提供接近原生性能的体验，严格的显存与计算隔离确保不同用户/任务互不干扰。
5.  **增强数据安全：** 所有设计数据和模型集中存储在数据中心，避免终端设备丢失或泄露风险。
6.  **支持远程协作与移动办公：** 工程师可在任何地点通过瘦客户端或笔记本访问高性能虚拟工作站。
7.  **优化软件许可成本：** 更高的 GPU 用户密度摊薄了昂贵的仿真软件许可成本。

**五、 最佳实践与优化建议**

*   **精准选型 vGPU Profile：** 深入分析不同仿真软件对 GPU 计算核心、显存的具体需求，选择最匹配的 Profile（如 `A6000-12Q` vs `A6000-24Q`），平衡性能与用户密度。
*   **CPU/Memory 合理配置：** 避免 CPU 或内存成为 GPU 加速的瓶颈。仿真负载通常需要充足的内存。
*   **存储性能优化：** 为虚拟机配置高性能存储（如 NVMe SSD 或全闪存阵列），确保模型加载和数据读写效率。
*   **网络低延迟：** 确保数据中心网络（尤其是访问层）低延迟、高带宽，保障远程桌面流畅性。
*   **监控与调优：** 利用 vCenter 性能图表、NVIDIA 管理工具（如 `nvidia-smi`）持续监控 vGPU 利用率、显存消耗、温度等指标，及时优化配置。
*   **驱动与软件兼容性：** 严格遵循 NVIDIA 和仿真软件供应商的兼容性矩阵，及时更新驱动和软件版本。
*   **规划许可：** 确保 NVIDIA vGPU 软件许可证充足并正确配置。

**结论：**

在 HPE DL380 Gen10 Plus 的强大硬件基础之上，结合 NVIDIA A6000 专业显卡的澎湃算力和 VMware vSphere 的成熟虚拟化能力，NVIDIA vGPU 技术成功地将高性能 GPU 资源转化为可灵活调度、高效共享的虚拟化服务。该方案不仅有效解决了仿真设计领域面临的计算资源瓶颈和管理难题，更通过提升资源利用率、简化运维、增强安全性和灵活性，显著降低了总体拥有成本（TCO），并加速了企业的研发创新进程。对于寻求在虚拟化环境中高效运行 GPU 加速型仿真设计工作负载的企业而言，此技术路线已被实践证明是一条可靠且高价值的路径。随着 NVIDIA 不断升级其 vGPU 技术和 GPU 硬件（如基于 Ada Lovelace 架构的下一代专业卡），以及 VMware 对 GPU 虚拟化的持续深化支持，这一融合解决方案的未来潜力更加值得期待。

> *项目部署后，客户反馈单块 A6000 成功虚拟化为4个12GB vGPU实例，同时支持4名工程师流畅运行Ansys结构仿真，任务平均完成时间缩短40%，IT管理效率提升显著。一位资深仿真工程师感叹：“在笔记本上远程操作的感觉和坐在工作站前几乎一样，但再也不用担心本地机器卡顿了。”*
